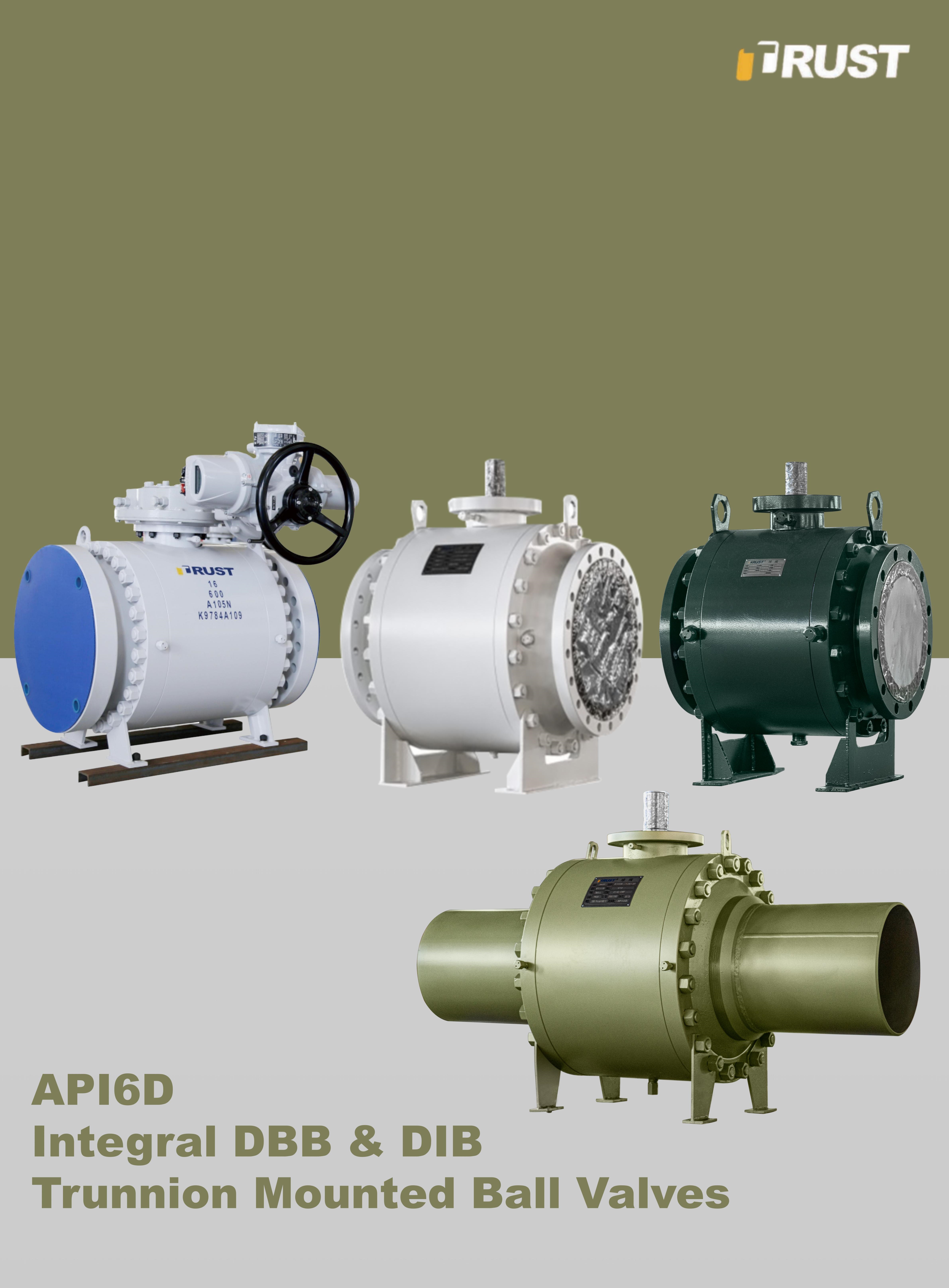

Шаровые краны с опорными шейками и цельносварной конструкцией DBB & DIB

Высокопроизводительная изоляция для критически важных трубопроводных систем

Сертифицировано по API 6D. Нулевая утечка. Доверительный Клапан — прочность цапфы для потока высокого давления.

INQUIRY

  • Ключевая конструкция и функциональность

  • Ключевые особенности (соответствие API 6D)

  • Ассортимент продукции (спецификации API 6D)

  • Технические характеристики

  • Отрасли применения

  • Сравнение производительности DBB и DIB

  • Сравнение сценариев применения

  • Шар с опорой на цапфе: сферический шар поддерживается верхней (соединённой со штоком) и нижней цапфами, что исключает осевое перемещение под высоким давлением. Такая конструкция снижает износ седла и обеспечивает стабильную работу в системах большого диаметра (≥4 дюйма) или высокого давления (≥класса 600).
  • Плавающие седла с пружинным поджатием: два подпружиненных седла (выше по потоку и ниже по потоку) прижимаются к шару, обеспечивая герметичность даже при колебаниях давления. Седла доступны из ПТФЭ (для общего применения) или с уплотнением «металл к металлу» (для высокотемпературных/абразивных применений).

  • Ключевая конструкция и функциональность

  • Ключевые особенности (соответствие API 6D)

  • Ассортимент продукции (спецификации API 6D)

  • Технические характеристики

  • Отрасли применения

  • Сравнение производительности DBB и DIB

  • Сравнение сценариев применения

Особенности

Соответствие и преимущества

Пожаробезопасная конструкция

Соответствует стандартам API 607/API 6FA: металлические опорные седла предотвращают утечку при пожаре, обеспечивая безопасность при работе с углеводородами.

Противовыбросовый шток

Шток механически удерживается для предотвращения выброса под давлением в соответствии с требованиями безопасности API 6D.

Работа с низким крутящим моментом

Закалённые подшипники цапф и самосмазывающиеся седла снижают трение, обеспечивая лёгкость приведения в действие (ручным, редукторным или приводным).

Герметичное закрытие

Номинальная герметичность по API 598 класса VI (≤0,1 см3/мин) для критически важной изоляции в нефте-, газо- или химпроводах.

Коррозионная стойкость

Материалы: углеродистая сталь (WCB), нержавеющая сталь 316L или дуплексная/супердуплексная нержавеющая сталь (для эксплуатации в сероводородной среде, соответствует NACE MR0175).

  • Ключевая конструкция и функциональность

  • Ключевые особенности (соответствие API 6D)

  • Ассортимент продукции (спецификации API 6D)

  • Технические характеристики

  • Отрасли применения

  • Сравнение производительности DBB и DIB

  • Сравнение сценариев применения

Стандартные цапфовые шаровые краны

  • Размеры: 2–24 дюйма NPS (DN 50–600)
  • Классы давления: Класс 150–2500 (PN 20–420)
  • Концевые соединения: фланцевые (ASME B16.5), под приварку встык (ASME B16.25)
  • Для транспортировки нефти/газа, нефтеперерабатывающих и химических заводов.

Клапаны для эксплуатации в сероводородной среде

  • Материалы: дуплексная нержавеющая сталь 22Cr или супердуплексная нержавеющая сталь 25Cr
  • Сертифицированы по NACE MR0175/ISO 15156 для сред, содержащих сероводород (до 20 000 ppm H₂S).

Клапаны большого диаметра

  • Размеры: NPS 26–48 дюймов (DN 650–1200)
  • Классы давления: класс 150–600
  • Предназначены для трубопроводных сетей, морских платформ и терминалов СПГ.

  • Ключевая конструкция и функциональность

  • Ключевые особенности (соответствие API 6D)

  • Ассортимент продукции (спецификации API 6D)

  • Технические характеристики

  • Отрасли применения

  • Сравнение производительности DBB и DIB

  • Сравнение сценариев применения

  • Диапазон температур: от -50°C до 380°C (от -58°F до 716°F) (в зависимости от материала).
  • Варианты привода: ручной маховик, конический редуктор, пневматический (двойного действия/с пружинным возвратом), электрический (поворотные приводы).
  • Испытания: гидростатические испытания корпуса/седла (API 6D 7.6), испытания на утечку газа и опциональные испытания на неконтролируемые выбросы (ISO 15848-1).

  • Ключевая конструкция и функциональность

  • Ключевые особенности (соответствие API 6D)

  • Ассортимент продукции (спецификации API 6D)

  • Технические характеристики

  • Отрасли применения

  • Сравнение производительности DBB и DIB

  • Сравнение сценариев применения

  • Транспортировка нефти и газа: изоляция магистральных трубопроводов, запорная арматура на магистральных трубопроводах.
  • Морские платформы: управление устьем скважин, изоляция стояков и перекрытие подводных трубопроводов.
  • Нефтеперерабатывающие заводы и нефтехимическая промышленность: переработка углеводородов под высоким давлением, линии транспортировки катализаторов.
  • Установки СПГ/СНГ: криогенно-совместимые варианты (с удлинёнными крышками) для эксплуатации при низких температурах.
  • Производство электроэнергии: изоляция в системах пара, мазута или охлаждающей воды.
